発明の名称 ： 浮力開閉バルブ式の密閉型空気制動調圧水槽
出願番号：特許出願平７－１３２５３９ 出願日：１９９５年(平７)４月２０日
公開番号：特許公開平８－２９１５１６ 公開日：１９９６年(平８)１１月５日
特許番号：第２８６３９９２号 登録日：１９９８年(平１０)１２月１８日
本権利消滅日：２００７年(平１９)１２月１８日
出願人：有限会社創馬エンジニアリング 発明者：馬田 一博

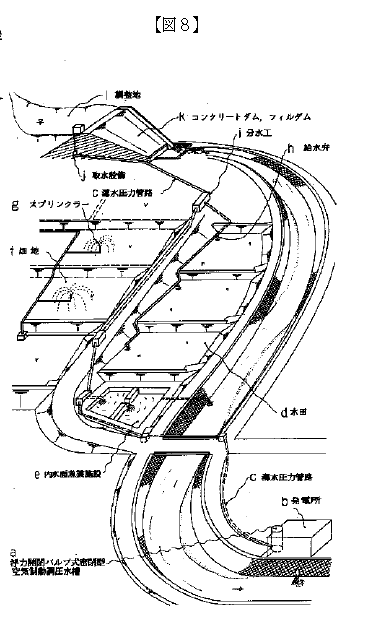

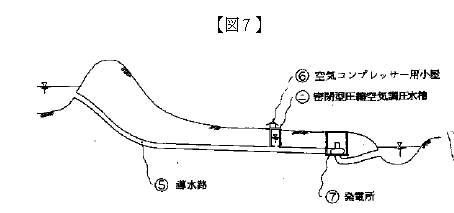

ここで紹介しているのは、水力発電、農業用パイプライン等の、水撃圧力の吸収、発散するものです。
また水車、ポンプ等の負荷変化による流量調整弁の閉塞時間条件の変更を可能にする調圧水槽です。

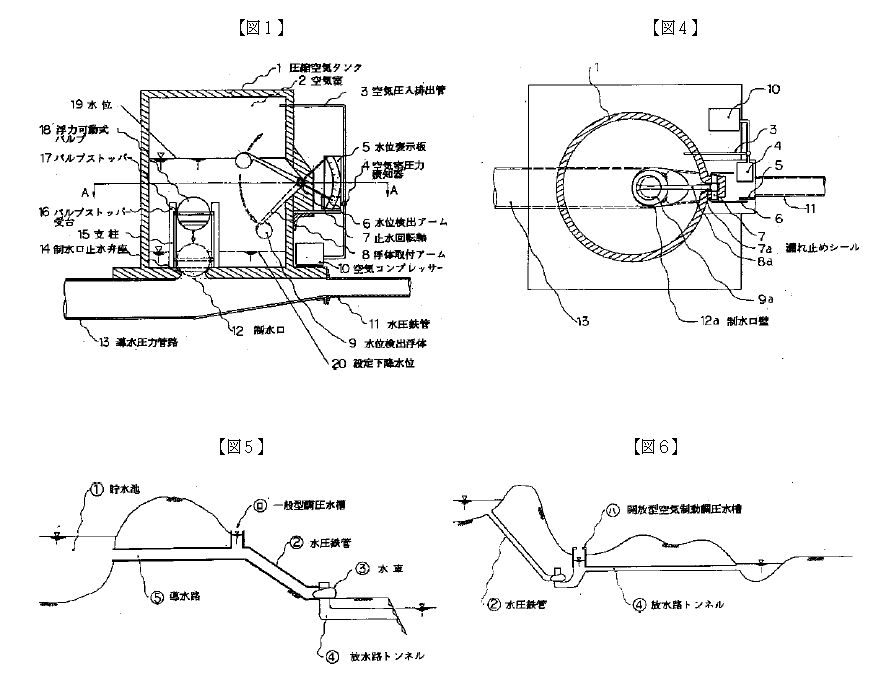

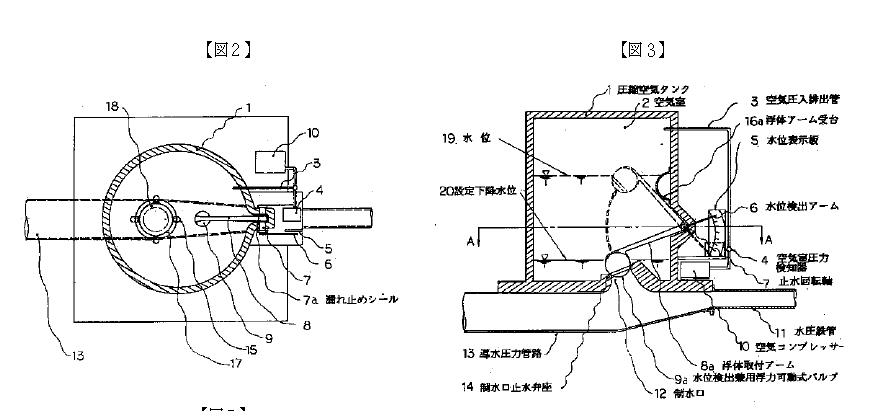

【構成】 圧縮空気タンク１に、水位計測装置を設置する。空気室に空気圧入排出管３、空気コンプレッサー１０を設置し、空気圧力排出管３に圧力検知器を付ける。制水口１２の側面に支柱１５を立て、支柱１５に浮力可動式バルブ１８を設置し、頭部にバルブストッパー受台１６を取付ける。また制水口１２に制水口止水弁座１４を取付け、設定下降水位２０に浮力可動バルブ１８が到達すると止水弁座に着座し、圧縮空気タンク１内の空気漏れを防止する。
