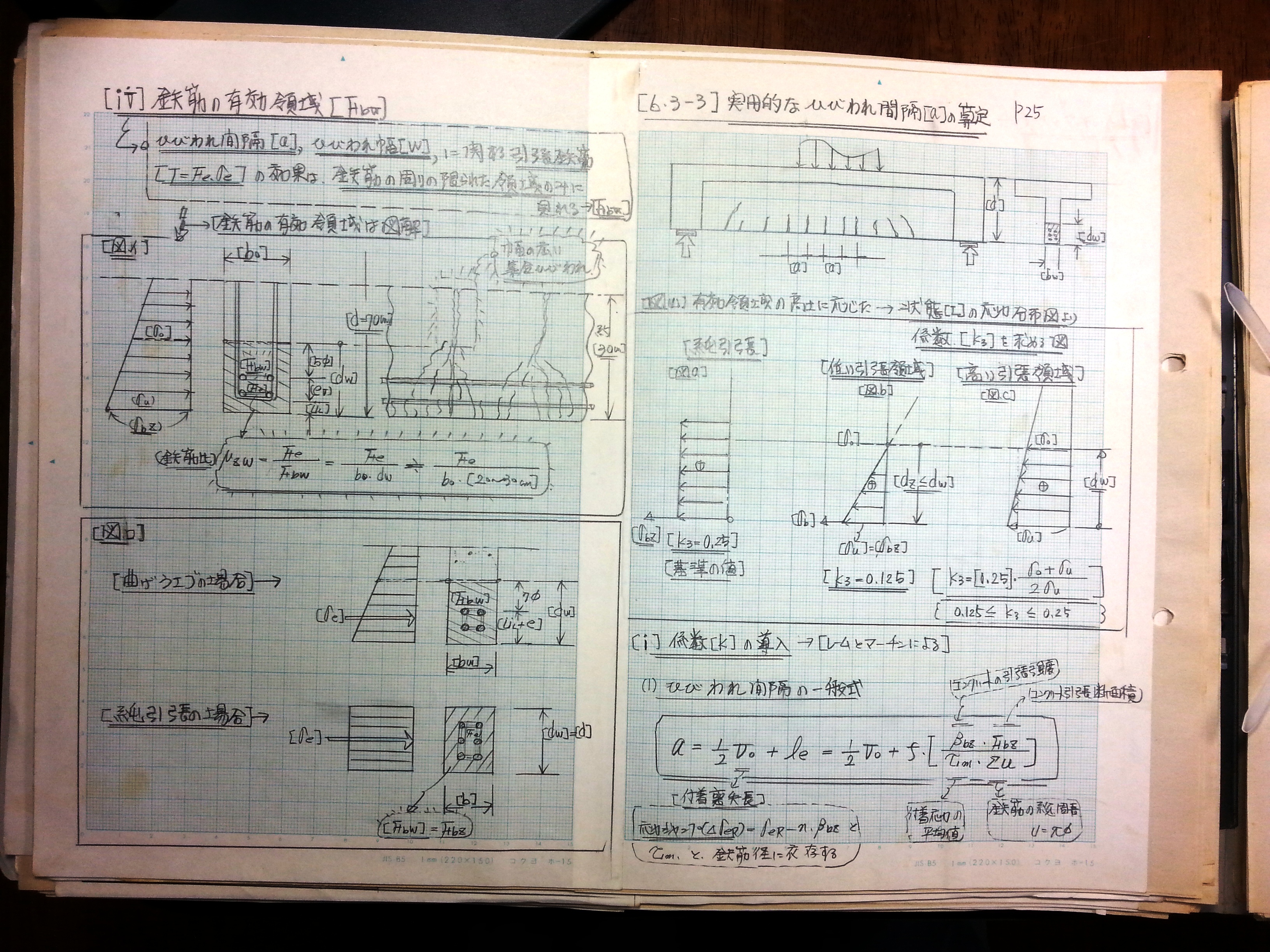

コンクリート構造力学の基礎-P25

[iv]鉄筋の有効領域
→ ひび割れ間隔、ひび割れ幅に関する引張鉄筋の効果は、鉄筋の周りの限られた領域のみにみられる
[図a]鉄筋の有効領域は図解
[図b]曲げウェブの場合
純引張の場合
[6-3-3]実用的なひび割れ間隔[a]の算定
[図]有効領域の高さに応じた
→ 状態【Ⅰ】ひび割れなしの応力分布図より係数を求める
純引張　低い引張領域　高い引張領域
[i]係数[k]の導入 → レームとマーチンによる
(1)ひび割れ間隔の一般式
