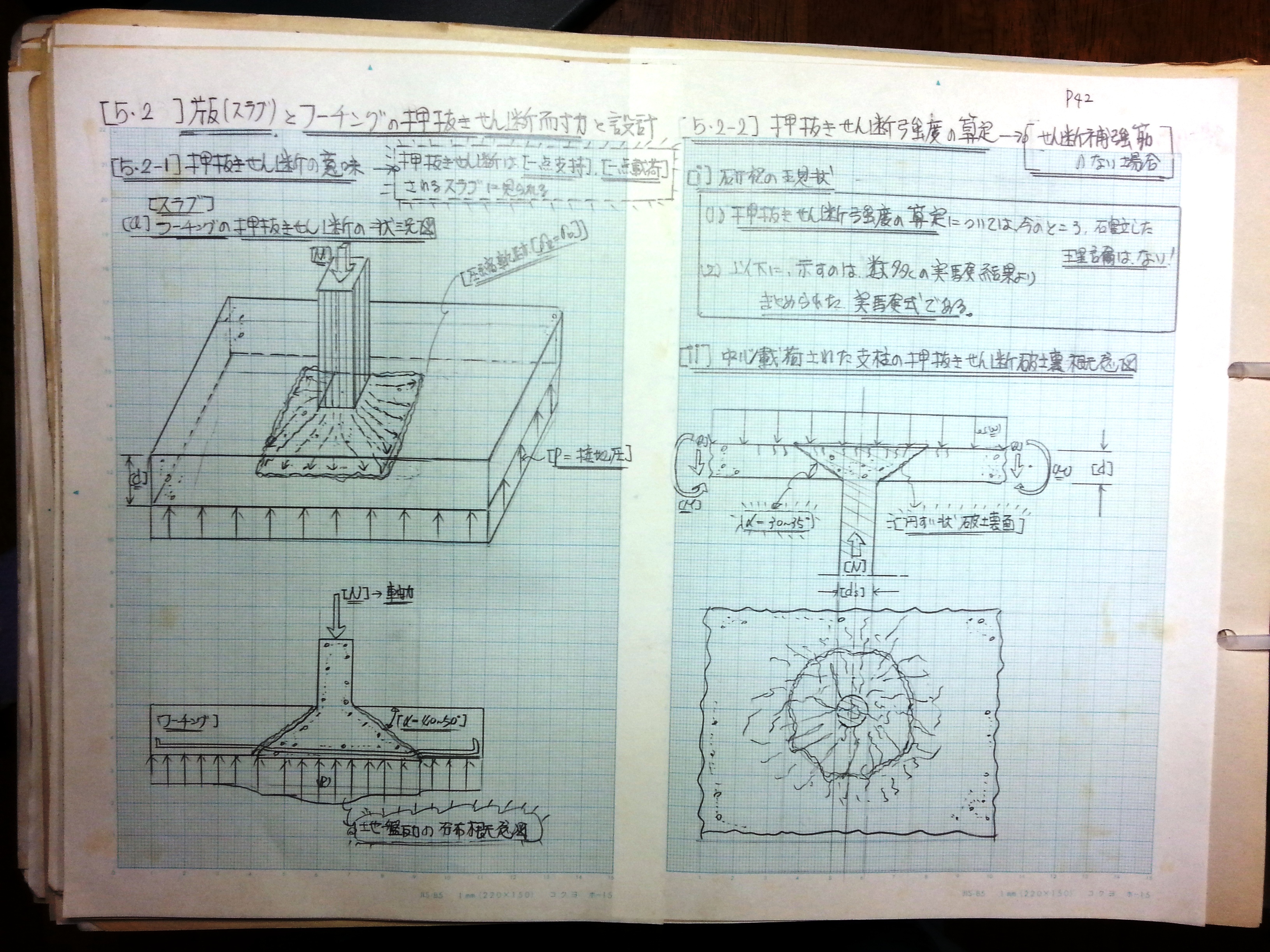

コンクリート構造力学の基礎-P42

[5-2]版（スラブ）とフーチングの押抜きせん断耐力と設計
※フーチングとは、安定させる目的で基礎の部分を大きくしてあるもの
[5-2-1]押抜きせん断の意味
→ 押抜きせん断は[一点支持][一点載荷]されるスラブにみられる
(a)フーチングの押抜きせん断の状況図
[5-2-2]押抜きせん断強度の算定 → せん断補強筋のない場合
[i]研究の現状
(1)押抜きせん断強度の算定については今のところ確立した理論はない
(2)以下に示すのは数多くの実験結果よりまとめられた実験式である
[ii]中心載荷された支柱の押抜きせん断破壊概念図
